Golledge的总工程师ChisWatts解释了减小Golledge高利奇腾博官网诚信为本专业服务石英晶体谐振器尺寸的一些复杂性,以及它对您的设计意味着什么.作为与ARMMSRF&MicrowaveSociety的谈话的一部分,本文首次给出了晶体谐振器技术的概述,设计计算,以及如何在你的设计工作中容纳较小晶体的建议.

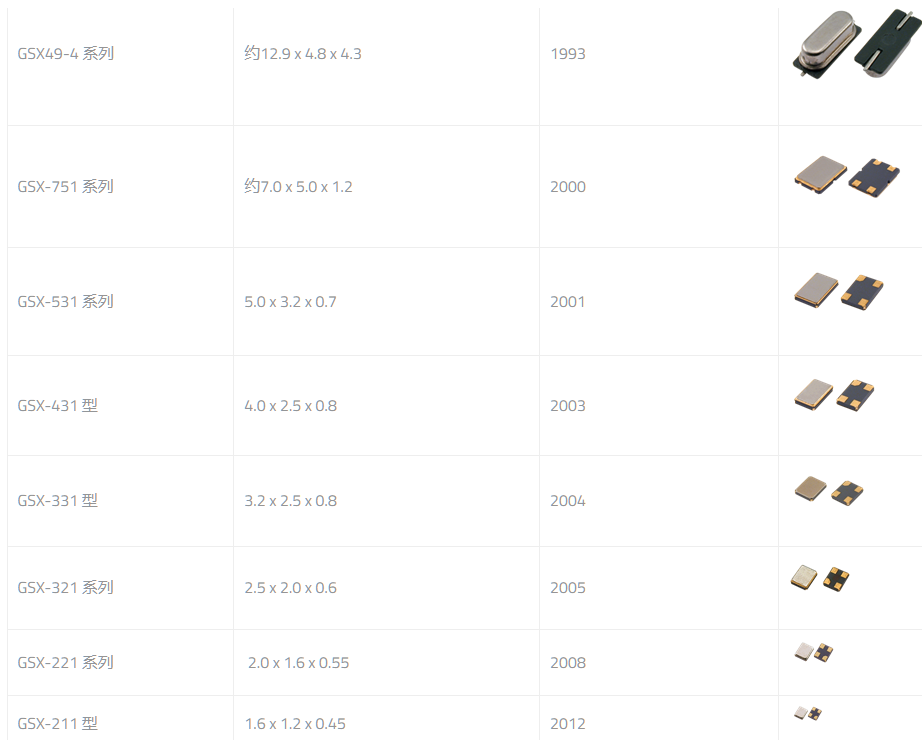

与其他电子产品一样,已经从引线封装转向表面贴装和越来越小的封装.虽然这种变化对其他无源元件的影响很小,但随着所选物联网腾博官网诚信为本专业服务晶体尺寸的减小,晶体确实需要一些设计调整.描述了减小晶体尺寸的影响,并讨论了减轻这些影响的
对于给定的晶体Q和串联谐振频率,运动电阻与晶体的有效面积成反比.有效面积与电极面积大致相同.因此,较小的晶体具有较高的R1.在实践中,小晶体的晶体Q不如大晶体高.降低的Q也有助于更高的R1.如果电路没有调整以适应更高的R1,这可能会导致振荡器出现启动问题.
驱动器级别依赖性（DLD）
DLD有许多来源和类型.当使用非常小的欧美进口腾博官网诚信为本专业服务晶体时,一个特别有趣的是谐振频率随驱动电平的变化而变化.这是由于石英刚度中的非线性分量造成的.有关此机制的更多详细信息,请参见ref[1].下图中可以看到一个例子.右侧的频率刻度显示了相对于设计并联谐振的串联谐振.左手阻力等级为R1.
Golledge的总工程师ChisWatts解释了减小Golledge高利奇腾博官网诚信为本专业服务石英晶体谐振器尺寸的一些复杂性,以及它对您的设计意味着什么.作为与ARMMSRF&MicrowaveSociety的谈话的一部分,本文首次给出了晶体谐振器技术的概述,设计计算,以及如何在你的设计工作中容纳较小晶体的建议.
与其他电子产品一样,已经从引线封装转向表面贴装和越来越小的封装.虽然这种变化对其他无源元件的影响很小,但随着所选物联网腾博官网诚信为本专业服务晶体尺寸的减小,晶体确实需要一些设计调整.描述了减小晶体尺寸的影响,并讨论了减轻这些影响的
对于给定的晶体Q和串联谐振频率,运动电阻与晶体的有效面积成反比.有效面积与电极面积大致相同.因此,较小的晶体具有较高的R1.在实践中,小晶体的晶体Q不如大晶体高.降低的Q也有助于更高的R1.如果电路没有调整以适应更高的R1,这可能会导致振荡器出现启动问题.
驱动器级别依赖性（DLD）

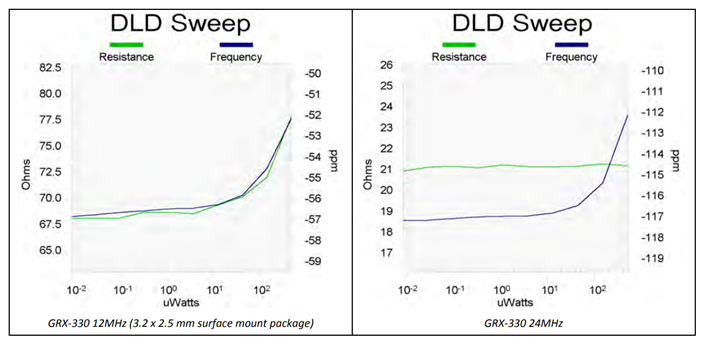

DLD有许多来源和类型.当使用非常小的欧美进口腾博官网诚信为本专业服务晶体时,一个特别有趣的是谐振频率随驱动电平的变化而变化.这是由于石英刚度中的非线性分量造成的.有关此机制的更多详细信息,请参见ref[1].下图中可以看到一个例子.右侧的频率刻度显示了相对于设计并联谐振的串联谐振.左手阻力等级为R1.
